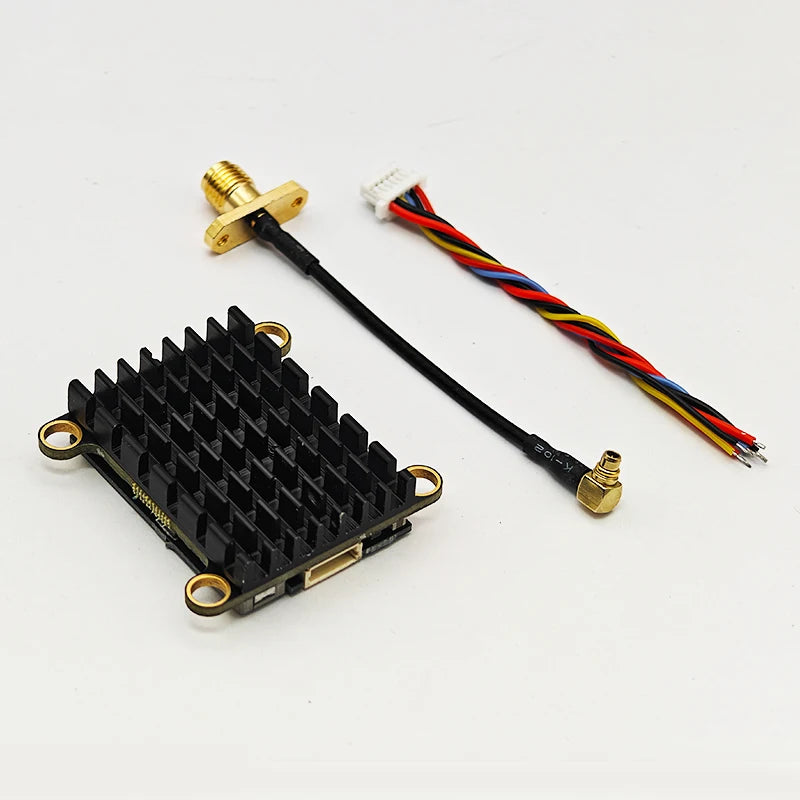

Manuel d'utilisation de la transmission de cartographie TX2000N

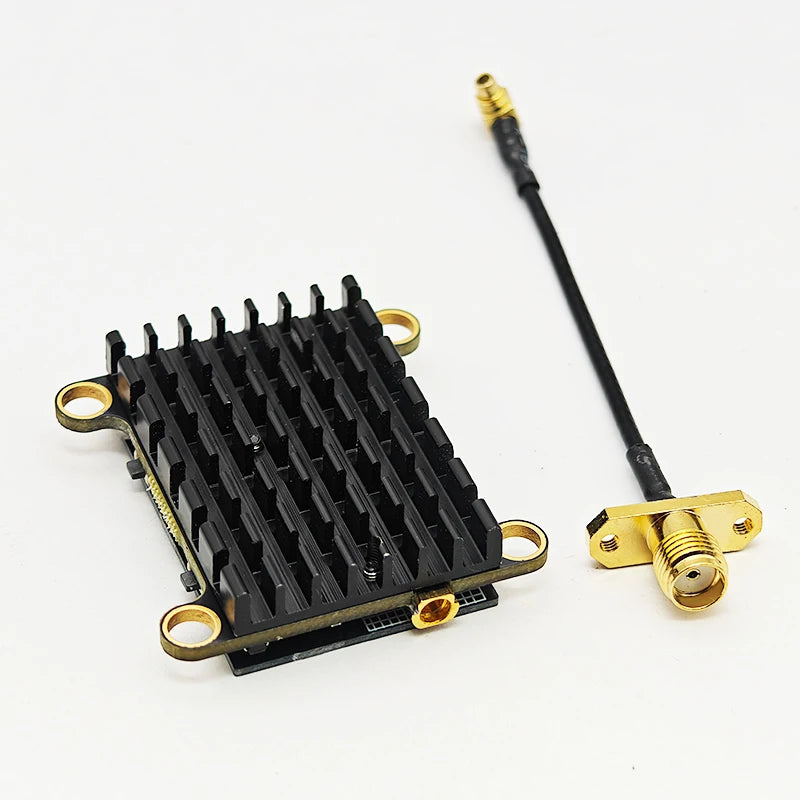

Assurez-vous de connecter l'antenne avant de la mettre sous tension, sinon elle grillera!!!!

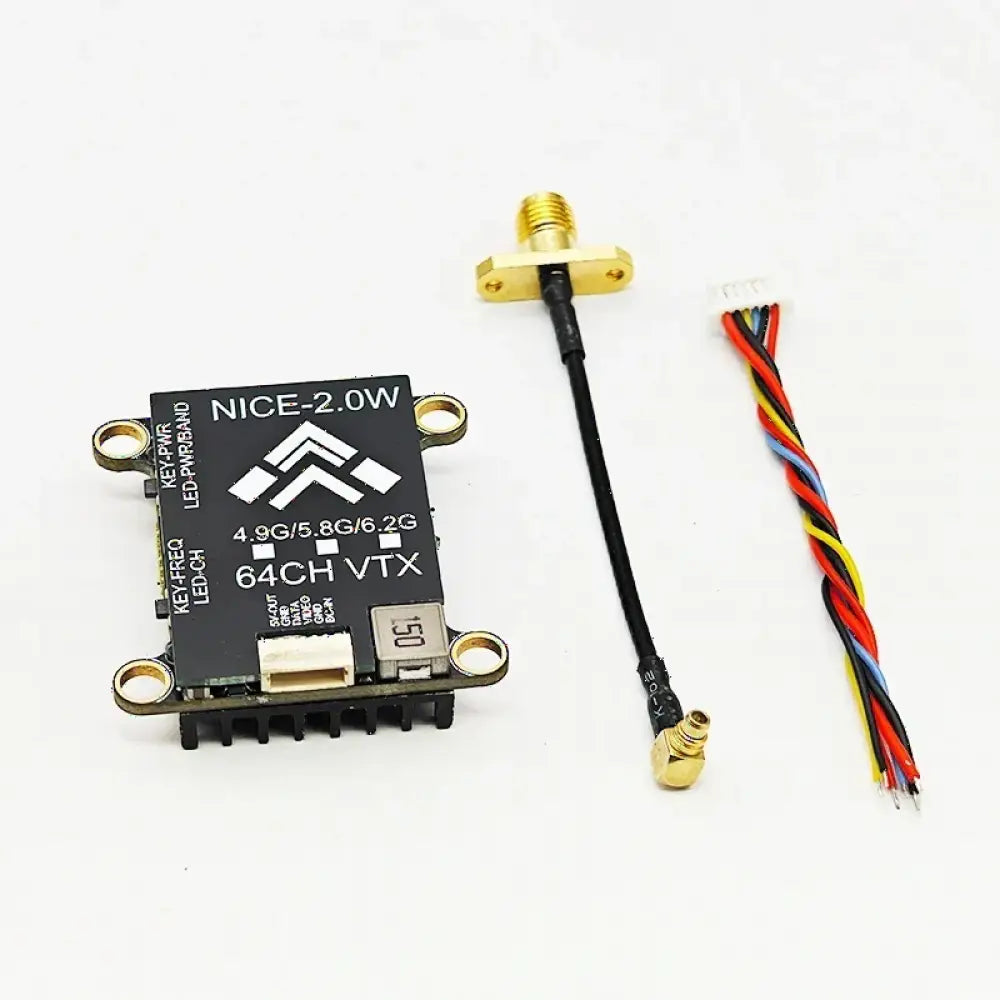

1. Paramètres de base :
-Poids : 13,5 g (sans antenne)

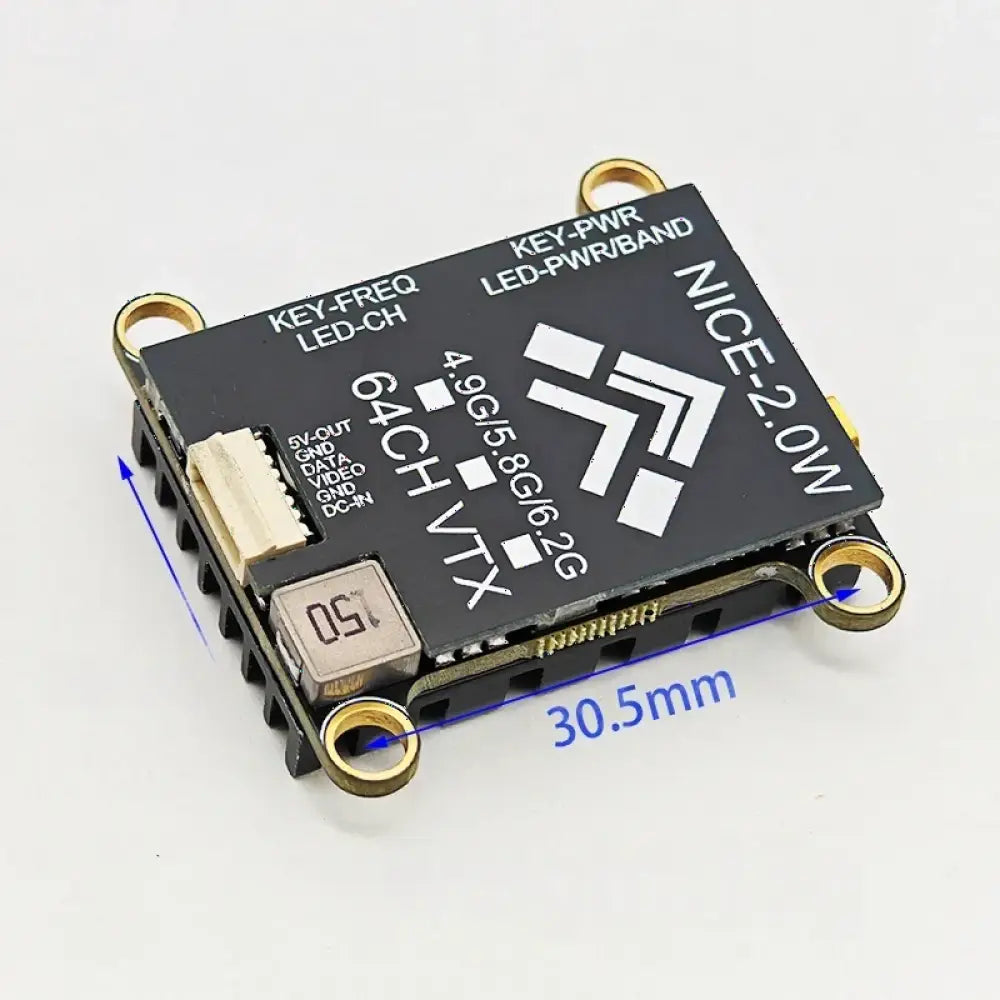

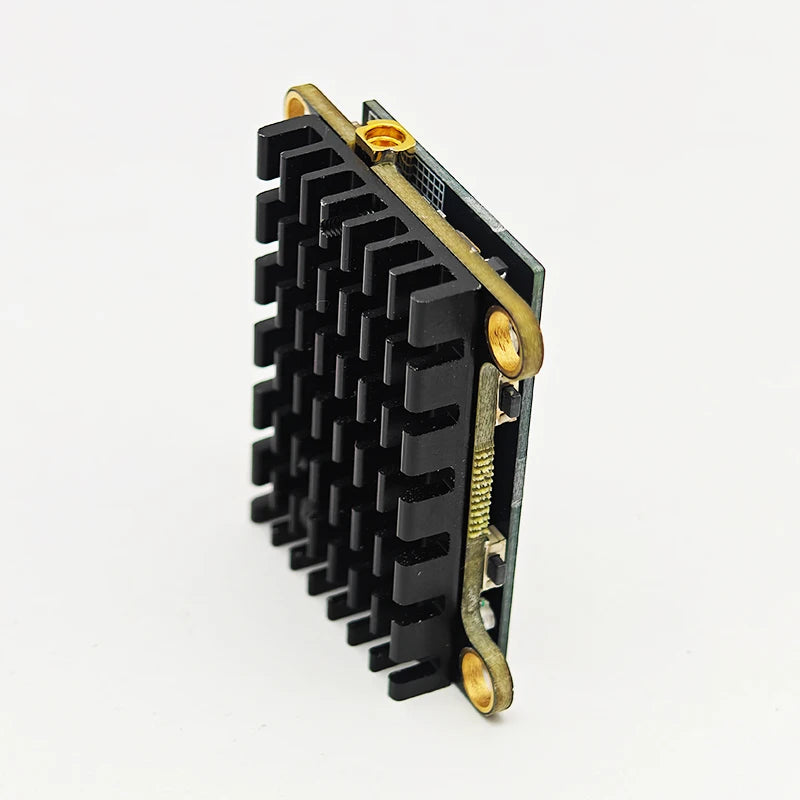

-Taille (L*W*T) : 36*36*10mm.trou de fixation espacement 30,5 * 30,5 mm.
-Tension de fonctionnement : DC7V-36V (2s-8s)
-Courant de fonctionnement : 600MA ± 100MA sous boîtier 12v
-Consommation électrique maximale : 7W
-Puissance d'émission RF : supérieure à 33 dBm (22,0 watts)
-64 canaux de travail, paramètres sélectionnables par bouton-poussoir
-4 niveaux de puissance, paramètres sélectionnables par bouton-poussoir
-Émetteur de transmission vidéo 5,8 GHz (compatible avec PAL et NTSC) Structure compacte, petite taille, puissance de transmission élevée
-Utilisation de circuits intégrés à grande échelle et de composants de qualité automobile, haute fiabilité
Boucle à verrouillage de phase de fréquence intégrée, faible rayonnement harmonique, haute fiabilité, stabilité grâce au circuit de boucle à verrouillage de phase numérique, aucun phénomène de dérive de température.
-Prend en charge les paramètres de réglage OSD du protocole TBS.

2.Comment utiliser le bouton du canal d'alimentation

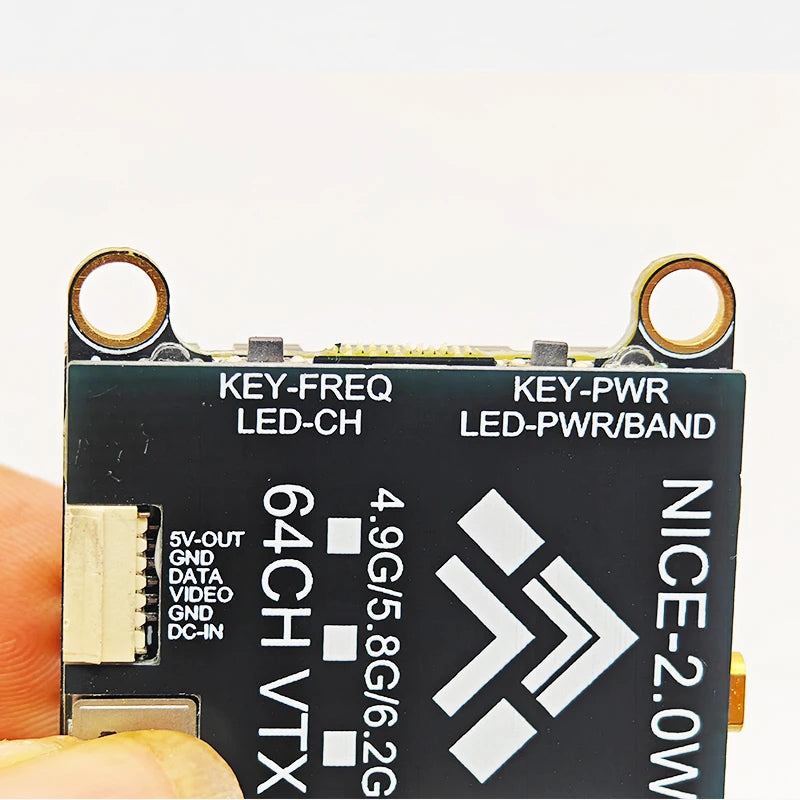

4. Définition de l'interface
1, ligne épaisse rouge DC-IN Entrée positive de l'alimentation de transmission graphique, plage de support 7-36 V.
2, entrée d'alimentation négative GND à ligne épaisse noire pour la transmission graphique.
3, entrée de signal vidéo analogique vidéo jaune
4, OSD de données blanches pour ajuster la ligne de données de communication des paramètres, prendre en charge le protocole smartaudio
5, pôle négatif de sortie de transmission graphique GND à ligne mince noire
6, ligne fine rouge 5 V-OUT transfert de pôle positif, courant de sortie maximum 350 mA. Remarque : connecté à une caméra similaire à tension aussi large de 5 à 12 peut être une tension d'alimentation de la caméra insuffisante, aucune image.
